1、水磨石地面的防塵防滑效果達到大理石的品質(zhì)。

2、水磨石地面價格便宜，性比價不高，但使用性能良好。

3、水磨石地面不起塵、潔凈度高、耐污損，重要的是沒有異味沒有輻射。

4、水磨石地面選擇性更廣泛，可以隨意拼接花色，在潮濕的環(huán)境下，它的視覺性更強。

5、水磨石地面耐磨性很好，硬度達到了6-8級，接近花崗石的硬度。

水磨石地面缺點：

水磨石地面抗腐蝕能力很差，且易分化，如果將其鋪裝在一些高腐蝕場所，那么其壽命可能就只有2年左右。其次是水磨石地面抗污能力很差，仔細觀察且內(nèi)部構(gòu)造，會發(fā)現(xiàn)空隙比較大，這就意味著油污、雜質(zhì)容易進入水磨石縫隙之中，從而污染水磨石。而如果要嘗試清洗，那么難度系數(shù)也是比較大的。如果采用打蠟保養(yǎng)水磨石，那么費用太高了，且效果卻也不怎么樣的。

水磨石地面如何保養(yǎng)?

1、初的保養(yǎng)

徹底封蠟,多孔的水泥礦石用非黃色蠟料適當從內(nèi)部封蠟。在初的幾個月里,須每天拖地,從平整的地面上清除礦物質(zhì);徹底清潔時,也許有必要再上一次蠟。

2、每天進行

用掃帚清掃,吸塵,或用處理過的無油拖把除塵;用合成纖維墊拋光(不要用鋼絲絨)。

3、定期清潔

濕拖或用機器刷擦,先用干凈的濕水打濕地面,使用柔性清潔劑,用拖把或真空吸水器隨意洗刷并拋光;用水磨石供應(yīng)商推薦的合成品封蠟。

簡單跟大家分享了一些水磨石地面受人歡迎的原因，同時也分享了在生活中如何對水磨石地面進行保養(yǎng)。

水磨石是一種水泥基型人造石材。具有密度大，硬度高，耐磨，不生塵，不易剝落等物理性能和實用特點。翻新地面隨著天然裝飾建材的興起，普通水磨石市場競爭力山河日下，究其原因為：相關(guān)鏈接（水磨石翻新水晶鏡面處理方法）

1、普通水磨石是靠清洗和表面打蠟拋光才獲得短時間內(nèi)較好的表面光亮效果，此光亮效果屬覆蓋物性質(zhì)的膜層，且要定期起蠟、打蠟。雖有一定效果，但也無法與天然大理石表面進行比較。

2、普通水磨石一般施工粗糙。易被污染和起塵，給人感覺檔次較低。

3、水磨石的使用者，因其造價低廉而不被重視，缺乏日常清洗保養(yǎng)，從而造成其表面及粗糙又骯臟，給人們產(chǎn)生了許多錯誤的感覺。

4、水磨石的日常清洗打蠟工作復雜而難操作，且打蠟使得石材怕水、起皮病變、成本又高，導致人們不愿意經(jīng)常打蠟。

5、天然大理石、花崗巖雖然也要經(jīng)常清洗拋光護理，而且容易產(chǎn)生病變，但它的華麗外觀更能體現(xiàn)其商業(yè)價值，因此，成為了建筑裝飾行業(yè)的首選。

水磨石起鼓處理辦法，水磨石現(xiàn)代流行圖案

1、水磨石地面空鼓

現(xiàn)制水磨石地面空鼓，較之其他類型的地面，表現(xiàn)更為嚴重一些。之所以會這樣，主要在于水磨石地面層次多，不同時間，不同材料的工藝，處理不妥，都可能影響粘結(jié)而發(fā)生空鼓?？展闹饕憩F(xiàn)在：A．面層與基層之間粘結(jié)不牢，造成空鼓。B．面層與找平層之間粘結(jié)不牢，造成空鼓。產(chǎn)生的原因，主要是基層清理不夠，如灰巴、殘碴等附加物，均會影響兩層之間的粘結(jié)。另外，素漿結(jié)合層掃的不認真，也是產(chǎn)生空鼓的原因。由此可見，基層的清理，是影響粘結(jié)的關(guān)鍵因素。面層空鼓需要處理，特別是大面積有裂紋的空鼓，使用壽命將受到很大影響?？墒?，對于現(xiàn)制水磨石地面，舊地面翻新在處理空鼓問題時，要注意修補后的色彩盡量與原來的地面色彩保持一致。修補時盡量使后補的一塊尺寸規(guī)整，如能在一個分格條內(nèi)整塊修補，效果會好些。

2、水磨石地面石子顯露不均

實質(zhì)上是反映了地面平整度的問題。特別是當面層有腳踩的腳印時，如不及時處理，勢必在腳印處有輕微下沉。另外，如果腳踩在較軟的面層上，會使腳印處的石子沉下去，水泥漿上部增多。當磨光時，腳印處的輕微下沉，使磨光受到影響。所以，看上去表面的石子不夠均勻，清晰不夠。此種現(xiàn)象主要是操作人員要安排好施工的程序，應(yīng)盡量避免在抹平的面層上大量穿插。另外，施工時應(yīng)盡量穿平底膠鞋，不要穿高跟或底楞凸凹較明顯的膠鞋。

3、水磨石地面分格條顯露不均

分格條具有一定的裝飾效果，如果分格條斷斷續(xù)續(xù)，地面的裝飾效果受到影響。造成分格條顯露不均的主要原因，是面層不平所致。由于面層的水泥漿覆蓋在分格條上面，磨光時可能磨不到，造成遮檔。也可能水泥漿覆蓋過厚，磨光時不可能磨掉，所以，仍有少量的水泥漿覆在分格條上將其遮檔。另外，分格條標高不一致，本身就是忽高忽低，那么，在裝灰時，勢必造成個別部位的分格條被覆蓋太多。此種問題，主要是控制好分格條上部的標高，安分格條時拉通線檢查，發(fā)現(xiàn)差錯及時改正。

4、水磨石地面色彩不均

俗稱“大花臉”，產(chǎn)生這種缺陷的原因主要有二點。其一，顏料攪拌不均。其二面層受到其它有色液體污染。顏料攪拌應(yīng)專人負責，且做到計量準確。不能心估目測，另外，不能一邊加水，一邊倒顏料。這樣做會使顏料結(jié)塊，局部色彩偏重。應(yīng)堅持顏料與水泥干拌均勻后再加水、加石碴的辦法，使顏料分散均勻。

水磨石硬化處理施工需要注意什么，水磨石硬化地坪質(zhì)量怎么鑒定

水磨石硬化處理施工需要注意什么，水磨石硬化地坪質(zhì)量怎么鑒定。水磨石硬化處理生產(chǎn)出來的新型水磨石叫做水磨石筑硅磨石，水磨石金鉆磨石。傳統(tǒng)水磨石是水泥復合地面材料，造價低廉和性能一般，傳統(tǒng)水磨石地面最大優(yōu)點是防潮，但傳統(tǒng)水磨石風化老化快，壽命2-4年，有縫不好保潔。水磨石筑硅磨石地面是傳統(tǒng)水磨石地面的改性產(chǎn)品，容易施工，成本極低，晶面效果可以跟天然大理石媲美，筑硅磨石表面光潔度高，表面硬度接近高硬度花崗石的表面，耐磨性好?？?jié)B透，可以防水防污、耐油耐酸堿，使用壽命長。

一、水磨石硬化處理施工的細節(jié)

1、表面破損層清理徹底：分析地面破損狀況，地坪研磨機徹底清理空鼓或破損層，磨平基礎(chǔ)面。

2、局部修復無遺漏：充分檢查水磨石地表面無遺漏修復處。

3、地坪干燥：確保滲透劑與硬化劑充分磨壓到混凝土毛細孔，利于聚硅層形成。

4、滲透劑與硬化劑浸泡時間充足(4小時以上)：確保聚硅層深度。

5、徹底清洗地面：水磨石硬化地坪表面無水料殘留，利于地坪美觀。

二、水磨石硬化處理施工的注意事項

水磨石硬化處理施工時的注意事項有：

1、滲透劑與硬化劑用量足：確保聚硅層深度，從而保障水磨石地坪翻新的質(zhì)量。

2、地面空鼓：要修補地面，不然會導致水磨石坪攤鋪不平整。

3、石子顯露不均：石子的不均勻，不僅會影響美觀，更會影響水磨石地坪的耐磨性.

4、分格條顯露不均：要根據(jù)雷鋒的自然走向，進行分格。

5、水磨石色彩不均：需要進行補色處理，保持水磨石地坪的美觀。

水磨石地面施工前要求：地面不能是光滑地面，機器收光的地面，做水磨石地面時，是沒有用的，必須要毛糙地面，地面須干燥，保持地面干凈，不能有泥水，污槳和雜物必須要清理干凈。水磨石地面分隔，墻角須留墻邊，按地面實際面積平均分布，大面積的廠房做水磨石地坪，水磨石線條分隔越大越好，小面積的水磨石線條分隔也不可以太小，水磨石地面施工隊伍推薦1.3米一格，大面積可以加到1,5或1.8每格，如甲方有圖紙要求，應(yīng)按圖紙要求完成水磨石地面分隔。

水磨石地坪有玻璃線條，銅條，PVC塑料線條3種，很多設(shè)計師不懂其中的道理，盲目推薦，高檔地面應(yīng)首選銅條，普通地面應(yīng)選擇經(jīng)濟實惠的玻璃條和PVC線條，重型機械廠選擇PVC線條和銅條，美觀實惠，重型機械廠選擇玻璃線條，使用時間長點以后，會被工廠里面用的手拉推車和貨車壓壞，一根玻璃線條都會沒有，應(yīng)該玻璃會被壓壞。

水磨石地面厚度，常規(guī)水磨石地坪的線條厚度是1公分，按照地基的高低差來完成水磨石地面的，加上石子的厚度，最終完成的厚度是1.5公分上下。

拋光混凝土金鉆磨石、筑硅磨石，是傳統(tǒng)水磨石的改性產(chǎn)品，解決了水泥開裂、色差、反堿問題，現(xiàn)場澆制，整體無縫，無縫即無微生物滋生，還可放出負氧離子。產(chǎn)品成分由納路特負離子水泥砂漿、捍甲、捍絲混凝土密封固化劑和玉石、貝殼和火山灰等高級骨料組成，純水泥制造，可做成S流線造型，讓人舒適、放松，產(chǎn)品具有無TVOC、抗壓、抗?jié)B、防塵、防滑、防水、耐腐蝕、耐摩擦、耐刮傷的特點。地面整體致密強，骨料高端奢華、顏色豐富飽滿，使用壽命長達30年，表面不需打蠟，徹底防塵，無需維護。特別適合家庭、學校、醫(yī)院、工廠、車間、地鐵站、展覽館等場所的室內(nèi)外使用。

3、主要機具 機械磨石機或手提磨石機、拉線和靠尺、抹子和木杠、捋角器。
4、作業(yè)條件 (1)施工前應(yīng)在四周墻壁彈出水準基準水平墨線。 (2)門框和樓地面預埋件、水電設(shè)備管線等均應(yīng)施工完畢并經(jīng)檢查合格，對于有室內(nèi)外高差的門口部位。如果是安裝有下檻的鐵門時，尚應(yīng)顧及室內(nèi)外完成面能各在下檻兩側(cè)收口。 (3)各種立管孔洞等縫隙應(yīng)先用細石混凝土灌實堵嚴(細小縫隙可用水泥砂漿灌堵)。 (4)辦好作業(yè)層的結(jié)構(gòu)隱蔽驗收手續(xù)。 (5)作業(yè)層的天棚(天花)，墻柱抹灰施工完畢。 (6)石子粒徑及顏色須由甲方認定后才進貨。 (7)彩色水磨石如用白色水泥摻色粉拌制時，應(yīng)事先按不同的配比做樣板，交甲方認可。一般彩色水磨石色粉摻量為水泥量的3％～5％，深色則不超過12％。 (8)水泥砂漿找平層施工完畢，養(yǎng)護2～3d后施工面層。 (9)配備的施工人員必須熟悉有關(guān)安全技術(shù)規(guī)程和該工種的操作規(guī)程。
5、材料和質(zhì)量要點 1材料的關(guān)鍵要求 (1)石子：同一單位工程宜采用同批產(chǎn)地石子，石子大小、顏色均勻。顏色規(guī)格不同的石子應(yīng)分類保管；石子使用前過篩，水洗凈曬干備用。 (2)砂：細度模數(shù)相同，顏色相近，含泥量＜3％。 (3)水泥：同一單位工程地面，應(yīng)使用同一品牌、同一批號的水泥。 (4)顏料：宜用同一品牌、同一批號的顏料。如分兩批采購，在使用前必須做試配，確認與施工好的面層顏色五色差才允許使用。
2技術(shù)的關(guān)鍵要求 (1)操作工人操作前必須由專項施工員進行技術(shù)交底，明確施工要點和質(zhì)量要點。 (2)大面積施工前必須先做樣板，待甲方認可后再進行大面積施工。
3質(zhì)量關(guān)鍵要求 質(zhì)量的關(guān)鍵要求主要是控制以下水磨石施工過程中容易產(chǎn)生的質(zhì)量通?。?(1)石粒顯露不均勻，鑲條顯露不清，水磨石表面不平整。 1)石子規(guī)格不好，拌制不均勻及配合比不夠準確。 2)鋪抹不平整，沒有用毛刷拉面(開面)檢查石粒的均勻度，應(yīng)在拉面(開面)后對差石粒部位補上石子后才搓平。 3)磨面深度不均勻。 4)按要求粘貼固定鑲條，掌握開磨時間，控制好面層強度。 (2)分格塊內(nèi)四角空鼓。 1)基層清掃不干凈，不夠濕潤。 2)石子漿鋪抹后高出分格度的高度不一致。 3)磨面沒有嚴格掌握平順均勻。
4.工藝流程 1、操作工藝 (1)找標高，彈水平線，打灰餅，沖筋： 打灰餅(打墩)、沖筋：根據(jù)水準基準線(如：十500mm水平線)，在地面四周做灰餅，然后拉線打中間灰餅(打墩)再用干硬性水泥砂漿做軟筋(推欄)，軟筋間距約1.5m左右。在有地漏和坡度要求的地面，應(yīng)按設(shè)計要求做泛水和坡度。對于面積較大的地面，則應(yīng)用水準儀測出面層平均厚度，然后邊測標高邊做灰餅。 (2)刷素水泥漿結(jié)合層： 宜刷水灰比為0.4～0.5的素水泥漿，也可在基層上均勻灑水濕潤后，再撒水泥粉，用竹掃(把)帚均勻涂刷，隨刷隨做面層，并控制一次涂刷面積不宜過大。 (3)鋪抹水泥砂漿找平層： 找平層用1：3干硬性水泥砂漿，先將砂漿攤平，再用靠尺(壓尺)按沖筋刮平， 隨即用灰板(木抹子)磨平壓實，要求表面平整、密實保持粗糙。找平層抹好后，第二天應(yīng)澆水養(yǎng)護至少1d。 (4)分格條鑲嵌： 1)找平層養(yǎng)護1d后，先在找平層上按設(shè)計要求彈出縱橫兩向直線或圖案分格墨線，然后按墨線裁分格條。 2)用純水泥漿在分格條下部，抹成八字角通長座嵌牢固(與找平層約成30°角)，銅條穿的鐵絲要埋好。純水泥漿的涂抹高度比分格條低3～5mm。分格條應(yīng)鑲嵌牢固，接頭嚴密，頂面在同一水平面上，并拉通線檢查其平整度及順直。 3)分格條鑲嵌好后，隔12h開始澆水養(yǎng)護，最少應(yīng)養(yǎng)護兩天。 (5)抹石子漿(石米)面層： 1)水泥石子漿必須嚴格按照配合比計量。若彩色水磨石應(yīng)先按配合比將白水泥和顏料反復干拌均勻，拌完后密篩多次，使顏料均勻混合在白水泥中，并注意調(diào)足用量以備補漿之用，以免多次調(diào)合產(chǎn)生色差，最后按配合比與石米攪拌均勻，然后加水攪拌。 2)鋪水泥石子漿前一天，灑水將基層充分濕潤。在涂刷素水泥漿結(jié)合層前應(yīng)將分格條內(nèi)的積水和浮砂清除干凈，接著刷水泥漿一遍，水泥品種與石子漿的水泥品種一致，隨即將水泥石子漿先鋪在分格條旁邊，將分格條邊約l00mm內(nèi)的水泥石子漿輕輕抹平壓實，以保護分格條，然后再整格鋪抹，用灰板(木抹子)或鐵抹子(灰匙)抹平壓實，(石子漿配合比一般為1：1)

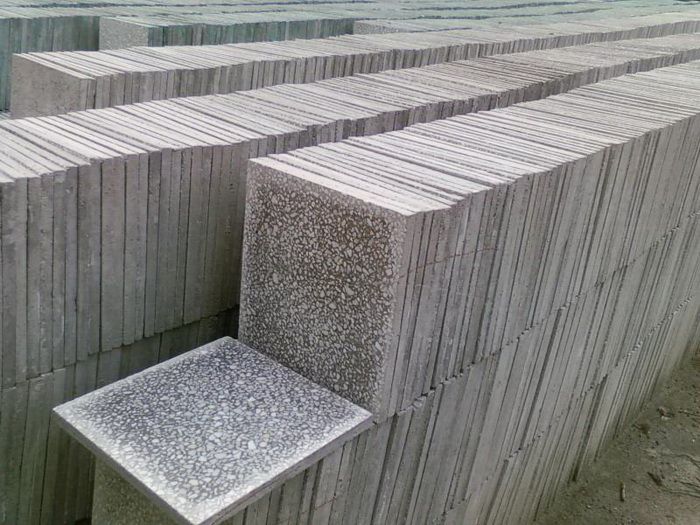

1.一種免蒸養(yǎng)快硬早強水磨石預制板砂漿，其特征在于：所述免蒸養(yǎng)快硬早強水磨石預制板砂漿主要由下述重量份的原料組成：15份～30份硫鋁酸鹽水泥、15份～20份普通水泥、5份～15份漢白玉礦石顆粒、20份～30份漢白玉砂子、0.01份～0.05份減水劑、0.1份～0.8份纖維素醚、3份～5份可分散乳膠粉和0.01份～0.03份氟化硅粉。

2.根據(jù)權(quán)利要求1所述的一種免蒸養(yǎng)快硬早強水磨石預制板砂漿，其特征在于：所述免蒸養(yǎng)快硬早強水磨石預制板砂漿主要由下述重量份的原料組成：20份～25份硫鋁酸鹽水泥、17份～19份普通水泥、8份～12份漢白玉礦石顆粒、22份～28份漢白玉砂子、0.02份～0.04份減水劑、0.5份～0.7份纖維素醚、3.5份～4.5份可分散乳膠粉和0.01份～0.02份氟化硅粉。

3.根據(jù)權(quán)利要求2所述的一種免蒸養(yǎng)快硬早強水磨石預制板砂漿，其特征在于：所述免蒸養(yǎng)快硬早強水磨石預制板砂漿主要由下述重量份的原料組成：22份硫鋁酸鹽水泥、18份普通水泥、10份漢白玉礦石顆粒、25份漢白玉砂子、0.03份減水劑、0.6份纖維素醚、4份可分散乳膠粉和0.02份氟化硅粉。

4.根據(jù)權(quán)利要求1、2或3中任一項權(quán)利要求所述的一種免蒸養(yǎng)快硬早強水磨石預制板砂漿的制備方法，其特征在于：所述預制板砂漿的制備方法具體包括如下步驟：首先將所述硫鋁酸鹽水泥、普通水泥、漢白玉礦石顆粒和漢白玉砂子按照各自的重量份混合均勻；然后按順序依次加入所述減水劑、纖維素醚和可分散乳膠粉，將所有原料混合攪拌均勻；最后將氟化硅粉和沙子以重量份配比為1：3的比例混合，將氟化硅粉和沙子的混合物倒入機器中與之前混合好的原料攪拌均勻后即可使用。

技術(shù)總結(jié)
本發(fā)明公開了一種免蒸養(yǎng)快硬早強水磨石預制板砂漿及其制備方法，預制板砂漿主要由硫鋁酸鹽水泥、普通水泥、漢白玉礦石顆粒、漢白玉砂子、減水劑、纖維素醚、可分散乳膠粉和氟化硅粉組成；首先將硫鋁酸鹽水泥、普通水泥、漢白玉礦石顆粒和漢白玉砂子混合均勻，然后按順序依次加入減水劑、纖維素醚和可分散乳膠粉，最后將氟化硅粉以1：3的比例和沙子混合后倒入機器攪拌均勻即可使用。本發(fā)明利用氟化硅粉和硫鋁酸鹽水泥水化反應(yīng)產(chǎn)生的低水化熱，硫鋁酸鹽水泥的早強性和微膨脹性，將各原料按照一定比例混合后添加適量的添加劑調(diào)整其吸水率、抗裂性及操作性，使其達到早強快硬、高粘結(jié)強度和耐久性等性能，其中低水化熱可以使水磨石預制板無需蒸養(yǎng)。
